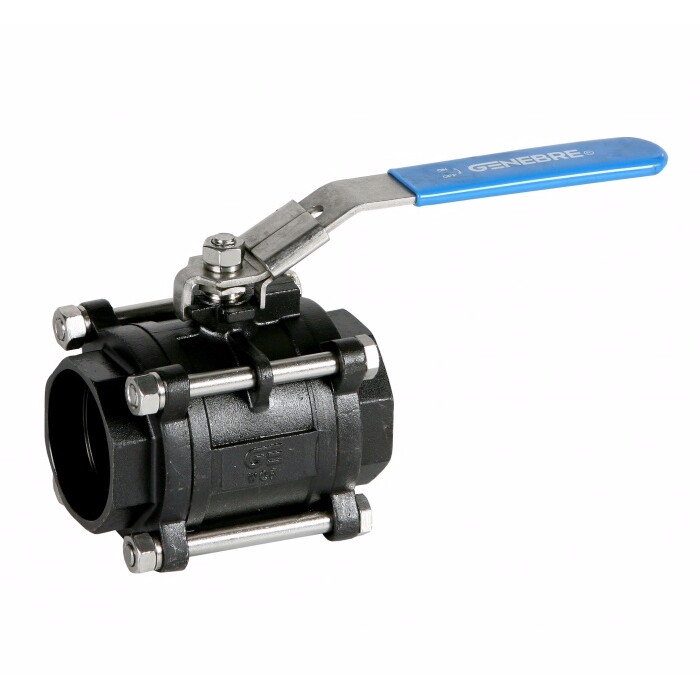

Кран шаровой с резьбовым присоединением Genebre 2034
В наличии
- Модель отличает высокая безопасность, небольшие габариты, удобство управления и монтаж, надежность в работе, простота в обслуживании.
- Стопорное кольцо крана выполняет функцию блокировки работы крана в случае возникновения внештатной ситуации.
- Рабочее давление – PN63, Рабочая температура – от -25 °C до 180 °C
- Кран шаровой с резьбовым присоединением является полнопроходным трехсоставным Genebre 2034 и предназначен для перекрытия потока рабочей среды
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2034 02 |
1/4" |
0.29 |
12 |
|
2034 03 |
3/8" |
0.29 |
12 |
|
2034 04 |
1/2" |
0.39 |
9 |
|
2034 05 |
3/4" |
0.61 |
6 |
|
2034 06 |
1" |
0.86 |
4 |
|
2034 07 |
1 1/4" |
1.37 |
2 |
|
2034 08 |
1 1/2" |
2.04 |
4 |
|
2034 09 |
2" |
3.74 |
3 |
|
2034 10 |
2 1/2" |
6.44 |
1 |
|
2034 11 |
3" |
9.12 |
1 |
|
2034 12 |
4" |
20.49 |
1 |
|
№ |

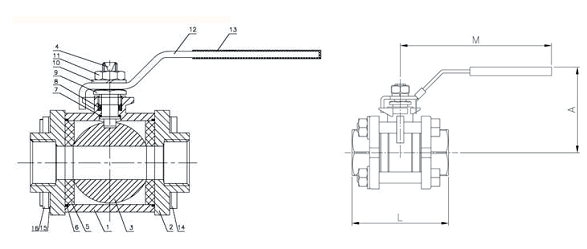

Наименование |
Материал |
|
1 |
Корпус |
Сталь 1.0402 |
|
2 |
Резьбовые заглушки |
Сталь 1.0402 |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
5 |
Уплотнение шара |
PTFE+15% графит |
|
6 |
Прокладка |
PTFE |
|
7 |
Шайба штока |
PTFE |
|
8 |
Уплотнение штока |
PTFE |
|
9 |
Сальник |
Нержавеющая сталь AISI 304 |
|
10 |
Контргайка |
Нержавеющая сталь AISI 304 |
|
11 |
Гайка |
Нержавеющая сталь AISI 304 |
|
12 |
Ручка |
Нержавеющая сталь AISI 304 |
|
13 |
Чехол ручки |
Пластик |
|
14 |
Болт |
Нержавеющая сталь AISI 304 |
|
15 |
Контргайка |
Нержавеющая сталь AISI 304 |
|
16 |
Гайка |
Нержавеющая сталь AISI 304 |
Основные параметры
|
Модель |
DN |
PN |
A |
L |
M |
Вес (кг) |
|
|
2034 02 |
1/4" |
63 |
11.6 |
48 |
50 |
100 |
0.29 |
|
2034 03 |
3/8" |
63 |
11.6 |
48 |
50 |
100 |
0.29 |
|
2034 04 |
1/2" |
63 |
15 |
50 |
61 |
103 |
0.39 |
|
2034 05 |
3/4" |
63 |
20 |
60 |
70 |
127 |
0.61 |
|
2034 06 |
1" |
63 |
25 |
64 |
80 |
127 |
0.86 |
|
2034 07 |
1 1/4" |
63 |
32 |
79 |
93 |
154 |
1.37 |
|
2034 08 |
1 1/2" |
63 |
40 |
85 |
102 |
154 |
2.04 |
|
2034 09 |
2" |
63 |
50 |
87 |
124 |
192 |
3.74 |
|
2034 10 |
2 1/2" |
63 |
65 |
117 |
156 |
244 |
6.44 |
|
2034 11 |
3" |
63 |
80 |
125 |
179 |
244 |
10.2 |
|
2034 12 |
4" |
63 |
100 |
173 |
218 |
330 |
20.49 |

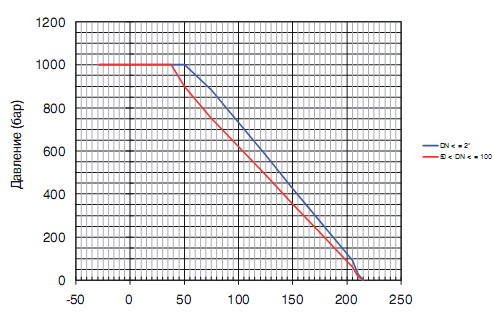

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
