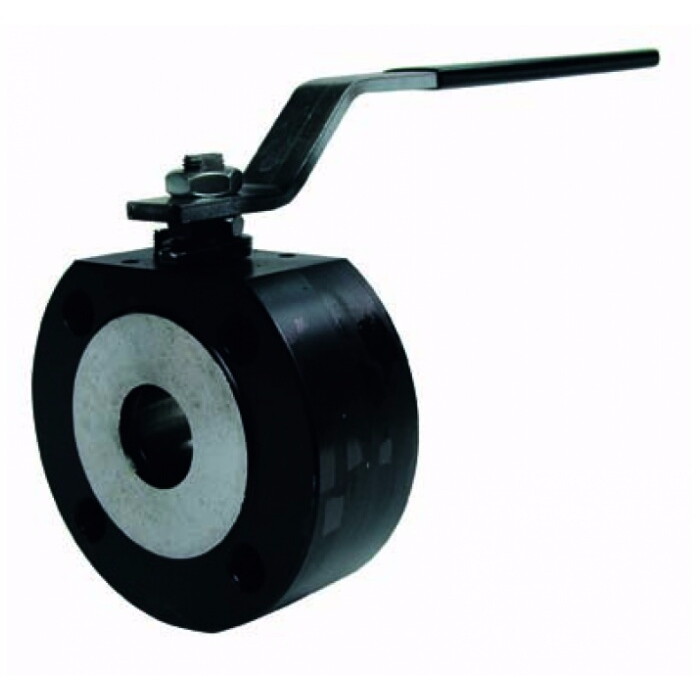

Межфланцевый полнопроходной шаровый кран Genebre 2105
В наличии
- Полнопроходной шаровой кран, межфланцевый
- Соединение согласно нормам DIN DIN PN-16.
- Выполнен из углеродистой стали ASTM А 105.
- Седло шара и уплотнение PTFE.
- Макс. рабочее давление 16 кг/см2.
- Рабочая температура от -20 °С + 180 °С.
- Среда применения: отопление и водоснабжение.
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2105 06 |
1" |
2.7 |
1 |
|
2105 07 |
1 1/4" |
4.6 |
1 |
|
2105 08 |
1 1/2" |
6.3 |
1 |
|
2105 09 |
2" |
7.85 |
1 |
|
2105 10 |
2 1/2" |
13.8 |
1 |
|
2105 11 |
3" |
20.65 |
1 |
|
2105 12 |
4" |
31.2 |
1 |
|
№ |

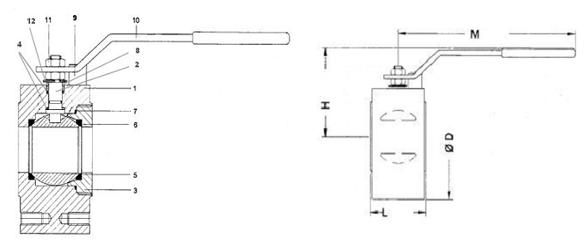

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Acero ASTM A 105 |
Окрашен |
|
2 |
Шток |
Нержавеющая сталь AISI 304 |
|
|
3 |
Пробка |
Нержавеющая сталь AISI 304 |
|
|
4 |
Шайба |
Тефлон |
|
|
5 |
Шар |
Нержавеющая сталь AISI 304 |
|
|
6 |
Седло шара |
PTFE |
|
|
7 |
Прокладка |
PTFE |
|
|
8 |
Уплотнение штока |
Сталь |
Оцинкован |
|
9 |
Ограничитель |
Сталь |
Оцинкован |
|
10 |
Ручка |
Сталь |
Оцинкована |
|
11 |
Гайка |
Сталь |
Оцинкована |
|
12 |
Пружинная шайба |
Сталь для пружин |
Оцинкована |
Основные параметры
|
Модель |
DN |
PN |
Монт. отверстия |
D |
H |
L |
M |
Вес (кг) |
|
2105 06 |
1" |
16 |
4xM12 |
108 |
95 |
46 |
185 |
2.70 |
|
2105 07 |
1 1/4" |
16 |
4xM16 |
128 |
110 |
55 |
280 |
4.60 |
|
2105 08 |
1 1/2" |
16 |
4xM16 |
138 |
110 |
66 |
280 |
6.30 |
|
2105 09 |
2" |
16 |
4xM16 |
148 |
120 |
72 |
280 |
7.85 |
|
2105 10 |
2 1/2" |
16 |
4xM16 |
168 |
150 |
98 |
360 |
13.80 |
|
2105 11 |
3" |
16 |
8xM16 |
188 |
160 |
120 |
360 |
20.65 |
|
2105 12 |
4" |
16 |
8xM16 |
220 |
180 |
140 |
480 |
31.20 |

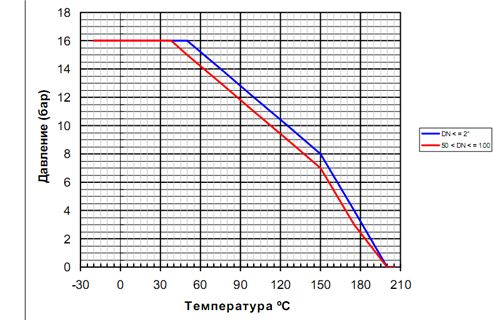

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
