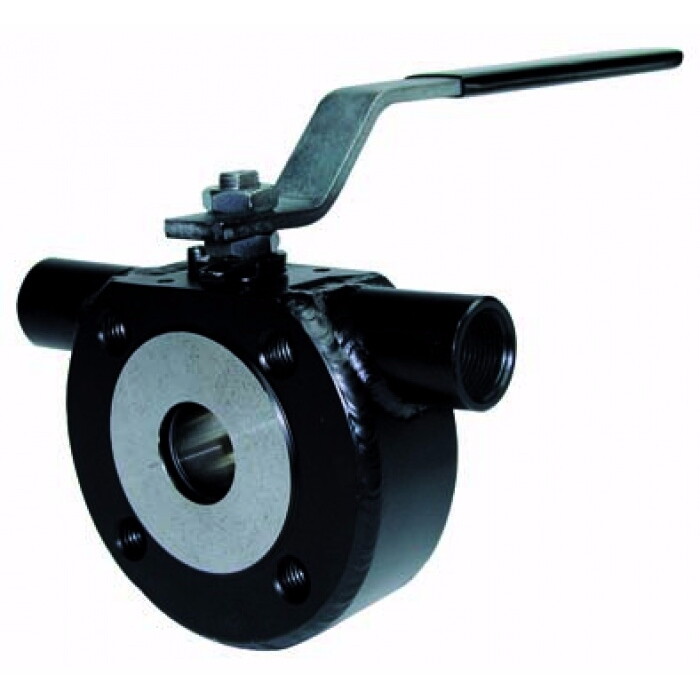

Межфланцевый шаровой кран из углеродистой стали с системой обогрева Genebre Genebre 2115:
В наличии
- Монтаж между фланцами DIN PN-16
- Выполнен из стали ASTM A 105
- Седло шара и уплотнение PTFE
- Макс.рабочее давление 16 Kg/cm2.
- Рабочая температура –20 ºC + 180 ºC.
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2115 06 |
1" |
3.05 |
1 |
|
2115 07 |
1 1/4" |
4.73 |
1 |
|
2115 08 |
1 1/2" |
6.4 |
1 |
|
2115 09 |
2" |
8.3 |
1 |
|
2115 10 |
2 1/2" |
13.5 |
1 |
|
2115 11 |
3" |
20.3 |
1 |
|
2115 12 |
4" |
32.4 |
1 |
|
№ |

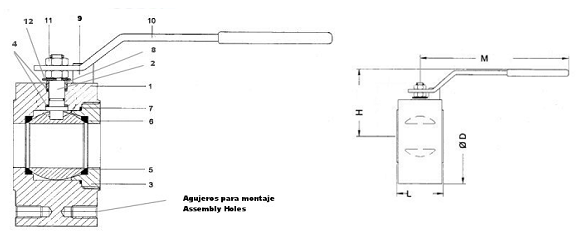

Наименование |
Материал |
|
1 |
Корпус |
Acero ASTM A 105 |
|
2 |
Шток |
Нержавеющая сталь AISI 304 |
|
3 |
Пробка |
Нержавеющая сталь AISI 304 |
|
4 |
Шайба |
PTFE |
|
5 |
Шар |
Нержавеющая сталь AISI 304 |
|
6 |
Уплотнение седла шара |
PTFE |
|
7 |
Уплотняющая прокладка |
PTFE |
|
8 |
Уплотнение штока |
Сталь |
|
9 |
Стопор |
Сталь |
|
10 |
Ручка |
Сталь |
|
11 |
Гайка |
Сталь |
|
12 |
Пружинная шайба |
Сталь для пружин |
Основные параметры
|
Модель |
DN |
PN |
Монт. отверстия |
D |
H |
L |
M |
Вес (кг) |
|
2115 06 |
1" |
16 |
4xM12 |
108 |
95 |
46 |
185 |
3.05 |
|
2115 07 |
1 1/4" |
16 |
4xM16 |
128 |
110 |
55 |
280 |
4.73 |
|
2115 08 |
1 1/2" |
16 |
4xM16 |
138 |
110 |
66 |
280 |
6.40 |
|
2115 09 |
2" |
16 |
4xM16 |
148 |
120 |
72 |
280 |
8.30 |
|
2115 10 |
2 1/2" |
16 |
4xM16 |
168 |
150 |
98 |
360 |
13.50 |
|
2115 11 |
3" |
16 |
8xM16 |
188 |
160 |
120 |
360 |
20.30 |
|
2115 12 |
4" |
16 |
8xM16 |
220 |
180 |
140 |
480 |
32.40 |

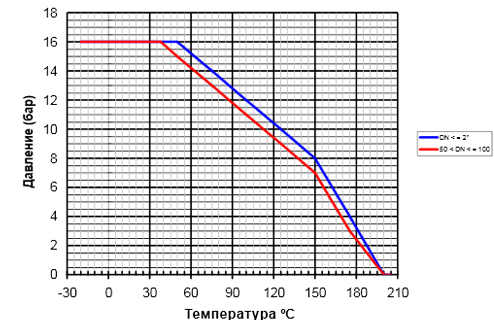

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
