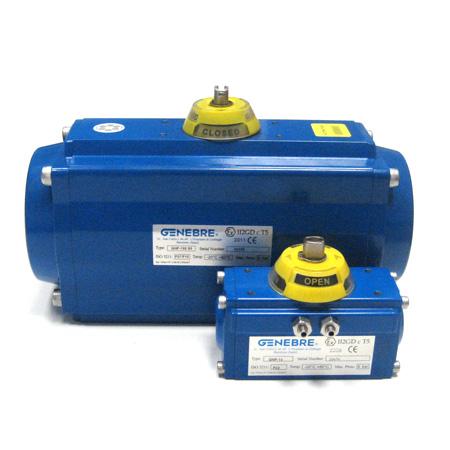

Пневмопривод двойного действия / пневмопривод с возвратной пружиной Genebre 5800:
В наличии
- Компактная конструкция. Пневмоприводы Genebre с возвратной пружиной и двойного действия имеют одинаковые корпуса и торцевые стаканы. Вы можете легко перейти от привода двойного действия к приводу с возвратной пружиной непосредственно на объекте.
- Реечная передача. Симметричная реечная передача обеспечивает быструю работу и долговечность. Переворотом поршней можно достичь вращения в обратную сторону.
- Ограничители хода. Приводы имеют два внешних ограничителя хода, которые позволяют регулировать позиции «открыто» и «закрыто» на 5 градусов. Они позволяют настроить арматуру и обеспечивают точную регулировку хода привода. Опциональные болты, устанавливаемые на торцевые стаканы могут предоставить дополнительную настройку хода для позиции «открыто».
- Защищенный от выдавливания вал. Цельный, защищенный от выдавливания, никелерованный приводной вал с цельным поршнем, направляемым по подшипникам, обеспечивают безопасность и долговечность.
- Поршень. Зубцы машинной обработки для минимального люфта. Реечная передача для максимальной эффективности. Поршни анодированы для длительной службы.
- Индикатор позиции. Приводы стандартно поставляются с новым двухцветным индикатором позиции.
- Долговечность. Высококачественные подшипники и смазка обеспечивают низкое сопротивление, долгий срок службы и штрокий температурный диапозон примения.
- Крепежные элементы. Все крепежные элементы сделаны из нержавеющей стали AISI 304 для защиты от коррозии на протяжении всего срока службы.
- Тестирование. Каждый привод проходит проверку и имеет уникальный серийный номер.
- Воздух. Оперирование может происходить чистым техническим воздухом или некоррозивным газом. Носитель может быть смазанным или несмазанным. Он должен иметь точку росы –20 °C или по крайней мере на 10 °C ниже температуры окружающей среды.
- Давление. Максимальное давление, подаваемое на привод, 8 бар.
- Температура. Стандартное испо

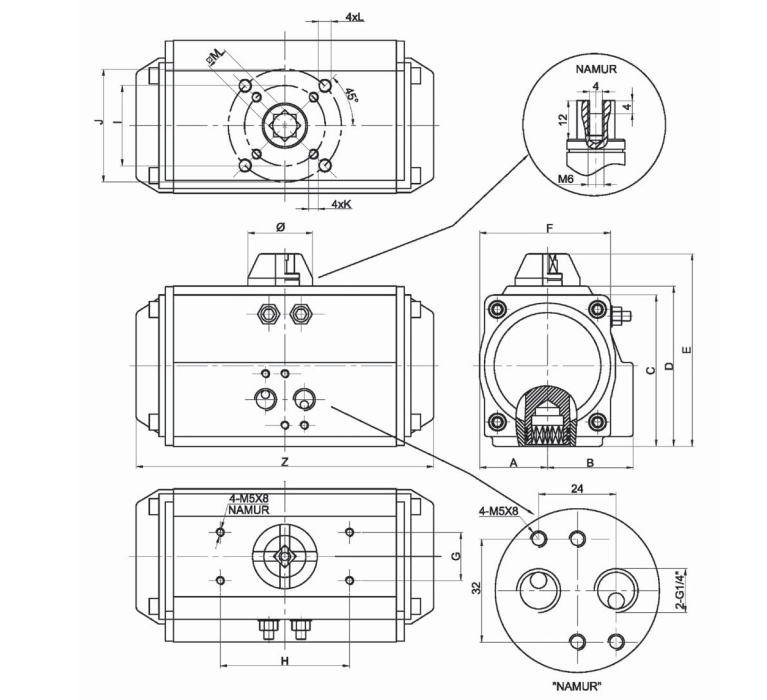

ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
Привод двойного действия:
В стандартном исполнении при подаче давления в порт А давление в центральном отсеке раздвигает поршни и происходит вращение против часовой стрелки.
При подаче давления в порт В, давление в торцевых отсеках сводит поршни друг к другу и происходит вращение по часовой стрелке. При необходимости поршни могут быть перевернуты в корпусе, что приведет к вращению по часовой стрелке при подаче давления в порт А
Привод с возвратной пружиной:
В стандартном исполнении при потере давления происходит вращение по часовой стрелке. При прекращении подачи воздуха/газа в порт А поршни сводят друг к другу, вызывая вращение по часовой стрелке
Основные параметры
РАСХОД ВОЗДУХА
|
Модель |
Объем воздуха для открытия |
Объем воздуха для закрытия |
Модель |
Объем воздуха для открытия |
Объем воздуха для закрытия |
|
GNP14 |
0,08 |
0,11 |
GNP300 |
1,60 |
1,40 |
|
GNP24 |
0,12 |
0,16 |
GNP513 |
2,50 |
2,20 |
|
GNP44 |
0,21 |
0,23 |
GNP800 |
3,70 |
3,20 |
|
GNP60 |
0,30 |
0,34 |
GNP1280 |
5,90 |
5,40 |
|
GNP94 |
0,43 |
0,47 |
GNP1600 |
7,50 |
7,50 |
|
GNP135 |
0,64 |
0,73 |
GNP2300 |
11,00 |
9,00 |
|
GNP198 |
0,95 |
0,88 |
GNP2500 |
17,00 |
14,00 |
ПНЕВМОПРИВОД ДВОЙНОГО ДЕЙСТВИЯ / ПНЕВМОПРИВОД С ВОЗВРАТНОЙ ПРУЖИНОЙ
ПНЕВМОПРИВОД ДВОЙНОГО ДЕЙСТВИЯ (ДАВЛЕНИЕ ПОДАВАЕМОЕ НА ПРИВОД (БАР)
|
Модель |
2 |
2,5 |
3 |
4 |
4,5 |
5 |
5,5 |
6 |
7 |
8 |
|||||||||||
|
GNP14 |
4,80 |
6,00 |
7,20 |
9,50 |
10,70 |
11,90 |
13,10 |
14,30 |
16,70 |
19,10 |
|||||||||||
|
GNP24 |
8,00 |
10,00 |
12,00 |
16,00 |
18,00 |
20,00 |
21,90 |
23,90 |
27,90 |
31,90 |
|||||||||||
|
GNP44 |
14,60 |
18,20 |
21,90 |
29,20 |
32,80 |
36,50 |
40,10 |
43,80 |
51,10 |
58,40 |
|||||||||||
|
GNP60 |
20,10 |
25,10 |
30,10 |
40,10 |
45,10 |
50,20 |
55,20 |
60,20 |
70,20 |
80,30 |
|||||||||||
|
GNP94 |
31,40 |
39,20 |
47,00 |
62,70 |
70,50 |
78,40 |
86,20 |
94,10 |
109,70 |
125,40 |
|||||||||||
|
GNP135 |
45,10 |
56,40 |
67,70 |
90,30 |
101,60 |
112,90 |
124,10 |
135,40 |
158,00 |
180,60 |
|||||||||||
|
GNP198 |
66,10 |
82,70 |
99,20 |
132,20 |
148,80 |
165,30 |
181,80 |
198,40 |
231,40 |
264,50 |
|||||||||||
|
GNP300 |
100,30 |
125,40 |
150,50 |
200,60 |
225,70 |
250,80 |
275,90 |
301,00 |
351,10 |
401,30 |
|||||||||||
|
GNP513 |
171,00 |
213,80 |
256,50 |
342,00 |
384,80 |
427,50 |
470,30 |
513,00 |
598,50 |
684,00 |
|||||||||||
|
GNP800 |
266,00 |
332,50 |
399,00 |
532,00 |
598,50 |
665,00 |
731,50 |
798,00 |
931,00 |
1064,00 |
|||||||||||
|
GNP1280 |
425,60 |
532,00 |
638,40 |
851,20 |
957,60 |
1064,00 |
1170,40 |
1276,80 |
1489,60 |
1702,40 |
|||||||||||
|
GNP1600 |
532,00 |
665,00 |
798,00 |
1064,00 |
1197,00 |
1330,00 |
1463,00 |
1596,00 |
1862,00 |
2128,00 |
|||||||||||
|
GNP2300 |
769,50 |
961,90 |
1154,30 |
1539,00 |
1731,40 |
1923,80 |
2116,10 |
2308,50 |
2693,30 |
3078,00 |
|||||||||||
|
GNP2500 |
1169,60 |
1462,10 |
1754,50 |
2339,30 |
2631,70 |
2924,10 |
3216,50 |
3508,90 |
4093,70 |
4678,60 |
|||||||||||
