МОДЕЛЬ 2230
В наличии

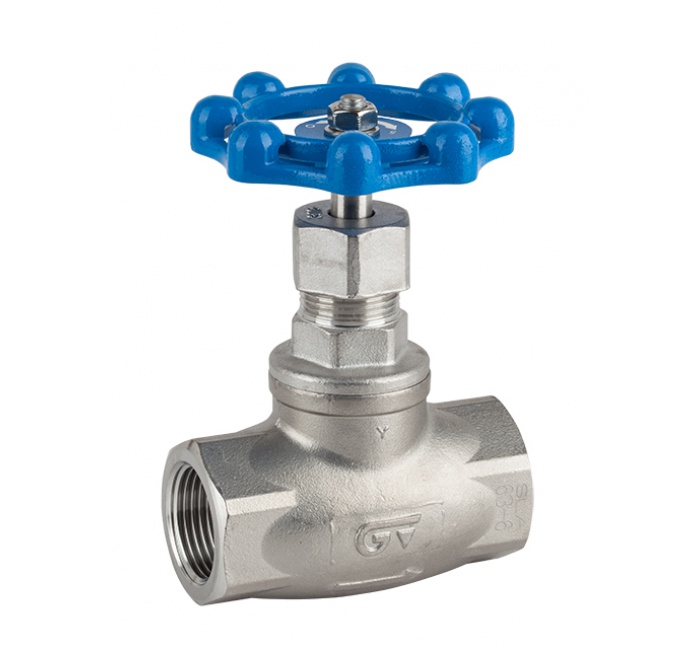

Запорный вентиль с резьбовым соединением Genebre 2230:
- Запорный вентиль
- Выполнен из нержавеющей стали марки CF8M
- Запорный диск из нержавеющей стали марки CF8M
- Резьбовое соединение согласно DIN 2999
- Уплотнение штока — PTFE
- Макс. рабочая температура 180 ºC
- Максимальное рабочее давление 16 кг/см2
ОписаниеДокументация
|
№ |

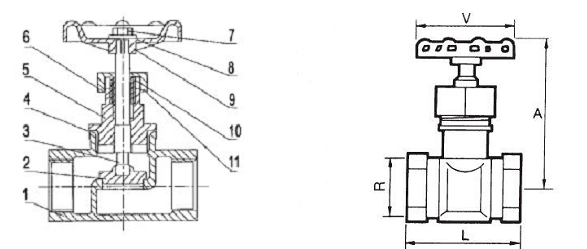

Наименование |
Материал |
|
1 |
Корпус |
Нержавеющая сталь CF8M |
|
2 |
Диск |
Нержавеющая Сталь AISI 316 |
|
3 |
Шток |
Нержавеющая Сталь AISI 316 |
|
4 |
Уплотнение штока |
PTFE |
|
5 |
Крышка корпуса |
Нержавеющая сталь CF8M |
|
6 |
Шайба |
Нержавеющая Сталь AISI 316 |
|
7 |
Гайка |
Нержавеющая Сталь AISI 304 |
|
8 |
Шайба |
Нержавеющая Сталь AISI 304 |
|
9 |
Ручка |
Алюминий |
|
10 |
Герметизирующая гайка |
Нержавеющая Сталь AISI 316 |
|
11 |
Уплотнение штока |
PTFE |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
PN |
R |
A(OPEN) |
L |
V |
Вес (кг) |
|
2230 04 |
1/2" |
16 |
1/2" |
97 |
65 |
70 |
0.38 |
|
2230 05 |
3/4" |
16 |
3/4" |
103 |
75 |
70 |
0.6 |
|
2230 06 |
1" |
16 |
1" |
116 |
90 |
70 |
0.85 |
|
2230 07 |
1 1/4" |
16 |
1 1/4" |
135 |
105 |
80 |
1.365 |
|
2230 08 |
1 1/2" |
16 |
1 1/2" |
152 |
120 |
100 |
1.88 |
|
2230 09 |
2" |
16 |
2" |
164 |
140 |
100 |
2.68 |
