МОДЕЛЬ 2231
В наличии

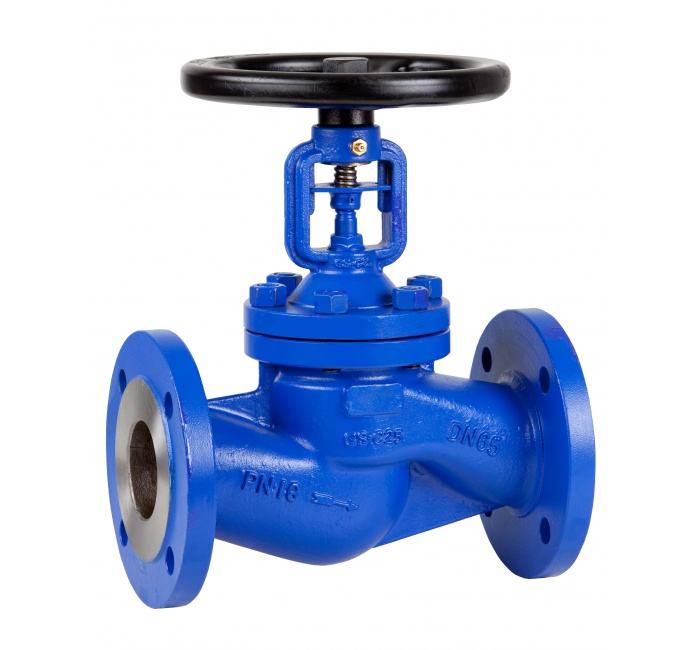

Клапан запорный Genebre 2231:
- Клапан (вентиль) запорный с сильфонным уплотнением штока
- Рабочее давление 16 бар
- Рабочая температура от -20 °С до +350 °С
- Шток невыдвижной
- Индикатор положения
ОписаниеДокументация
|
№ |

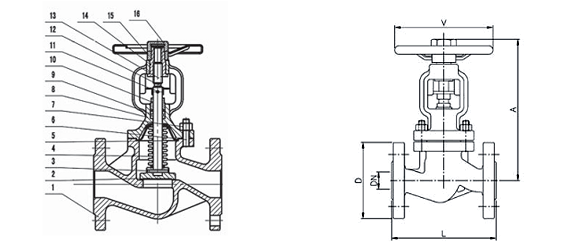

Наименование |
Материал |
|
1 |
Корпус |
Сталь (1.0402) |
|
2 |
Диск |
Нерж. сталь |
|
3 |
Шпилька |
Нерж. сталь |
|
4 |
Сильфон |
Нерж. сталь |
|
5 |
Уплотнение корпуса |
Нерж. сталь + Графит |
|
6 |
Болт |
Сталь |
|
7 |
Гайка |
Сталь |
|
8 |
Крышка |
Сталь (1.0402) |
|
9 |
Набивка |
Графит |
|
10 |
Гайка |
Нерж. сталь |
|
11 |
Шпилька |
Нерж. сталь |
|
12 |
Указатель |
Сталь |
|
13 |
Шток |
Нерж. сталь |
|
14 |
Гайка |
Латунь |
|
15 |
Штурвал |
Сталь |
|
16 |
Заглушка |
Сталь |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
DN |
A |
D |
L |
V |
Вес (гр) |
|
2231 04 |
1/2" |
15 |
195 |
95 |
130 |
140 |
4.3 |
|
2231 05 |
3/4" |
20 |
200 |
105 |
150 |
140 |
5.3 |
|
2231 06 |
1" |
25 |
220 |
115 |
160 |
140 |
6.3 |
|
2231 07 |
1 1/4" |
32 |
225 |
140 |
180 |
160 |
8.0 |
|
2231 08 |
1 1/2" |
40 |
235 |
150 |
200 |
180 |
9.8 |
|
2231 09 |
2" |
50 |
250 |
165 |
230 |
180 |
13.5 |
|
2231 10 |
2 1/2" |
65 |
260 |
185 |
290 |
220 |
19.1 |
|
2231 11 |
3" |
80 |
265 |
200 |
310 |
250 |
24.0 |
|
2231 12 |
4" |
100 |
370 |
220 |
350 |
300 |
37.0 |
|
2231 13 |
5" |
125 |
400 |
250 |
400 |
350 |
62.0 |
|
2231 14 |
6" |
150 |
515 |
285 |
480 |
400 |
80.0 |
|
2231 16 |
8" |
200 |
550 |
340 |
600 |
500 |
136.0 |

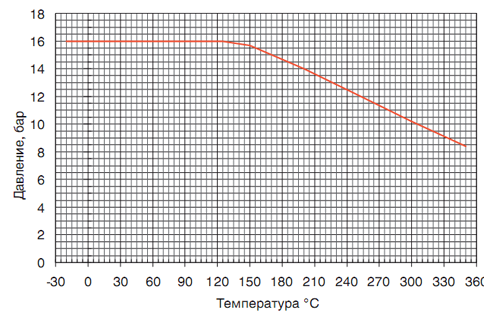

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
