МОДЕЛЬ 2220
В наличии

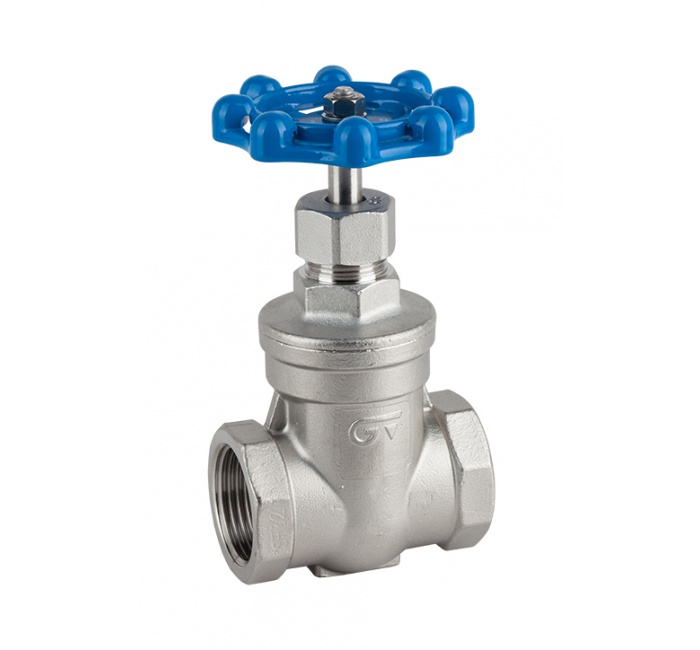

Задвижка клиновая Genebre 2220:
- Выполнен из нерж. стали CF8M.
- Диск выполнен из нерж. стали CF8M.
- Невыдвижной шток.
- Резьба по стандарту DIN 2999
- Уплотнение штока PTFE.
- Макс. рабочее давление 16 Kg/cm2.
- Макс. температура +180 °C.
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
№ |

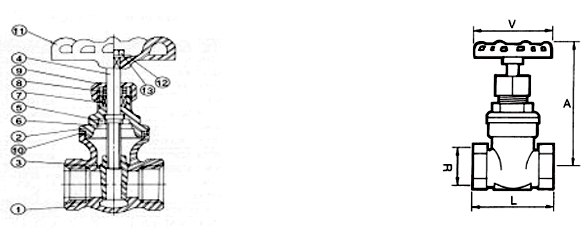

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нержавеющая сталь CF8M |
Дробеструйная обработка |
|
2 |
Крышка корпуса |
Нержавеющая сталь CF8M |
Дробеструйная обработка |
|
3 |
Клин |
Нержавеющая сталь CF8M |
Дробеструйная обработка |
|
4 |
Шток |
Нержавеющая сталь 316 |
|
|
5 |
Шайба |
Нержавеющая сталь 316 |
|
|
6 |
Шайба |
Нержавеющая сталь 316 |
|
|
7 |
Уплотнение штока |
PTFE |
|
|
8 |
Шайба |
Нержавеющая сталь 316 |
|
|
9 |
Герметизирующая гайка |
Нержавеющая сталь 316 |
|
|
10 |
Уплотнение корпуса |
PTFE |
|
|
11 |
Ручка |
Алюминий |
Окрашена |
|
12 |
Шайба |
Нержавеющая сталь 304 |
|
|
13 |
Гайка |
Нержавеющая сталь 304 |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
PN |
R |
A |
L |
V |
Вес (кг) |
|
2220 04 |
1/2" |
16 |
1/2" |
100 |
54 |
70 |
0.414 |
|
2220 05 |
3/4" |
16 |
3/4" |
110 |
58 |
70 |
0.578 |
|
2220 06 |
1" |
16 |
1" |
115 |
65 |
70 |
0.740 |
|
2220 07 |
1 1/4" |
16 |
1 1/4" |
130 |
75 |
80 |
0.995 |
|
2220 08 |
1 1/2" |
16 |
1 1/2" |
150 |
78 |
100 |
1.459 |
|
2220 09 |
2" |
16 |
2" |
167 |
93 |
100 |
1.985 |

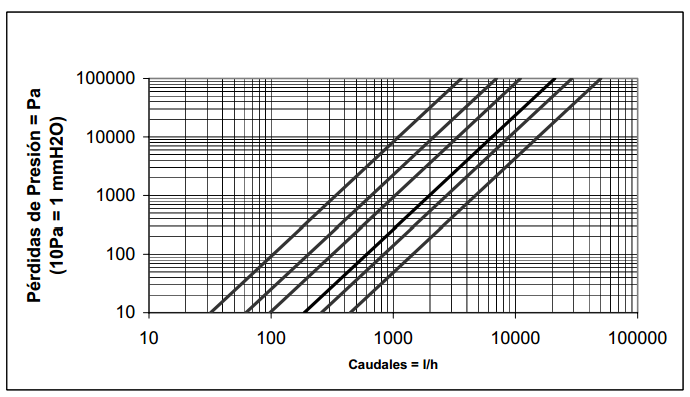

ДИАГРАММА ПОТЕРИ НАПОРА (H20 – 20ºC ГОРИЗОНТАЛЬНЫЙ ПОТОК)
