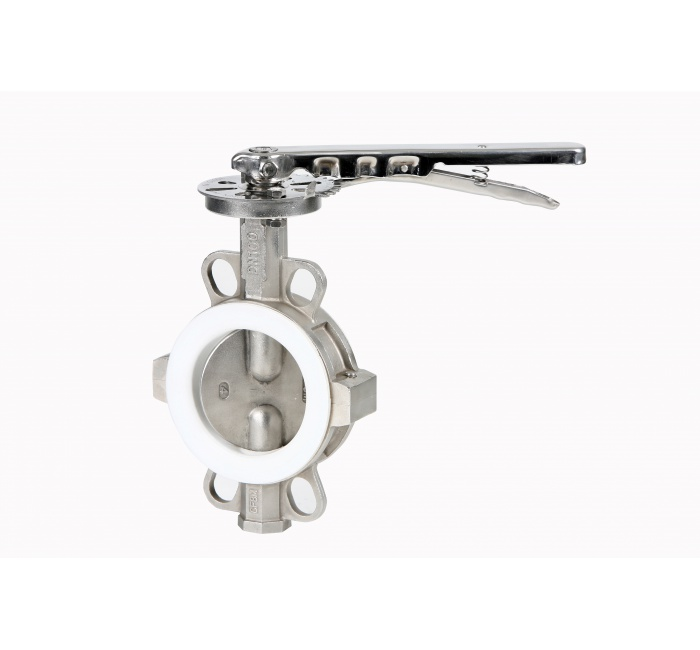

МОДЕЛЬ 2104
В наличии
- Нержавеющая сталь AISI 316 + PTFE.
- Затвор дисковый поворотный.
- Корпус из двух частей, нерж. сталь AISI, монтаж между фланцами ANSI ANSI 150 и DIN PN 10/16.
- Поворотный диск из нержавеющей стали AISI 316 (CF8M)
- Уплотнение из PTFE на базе EPDM
- Шток из нерж. ста ли AISI 316.
- Возможен монтаж привода по норме ISO 5211.
- Расстояние между фланцами согласно норме UNE 558-1 Serie 2 0 (DIN 3202 K1).

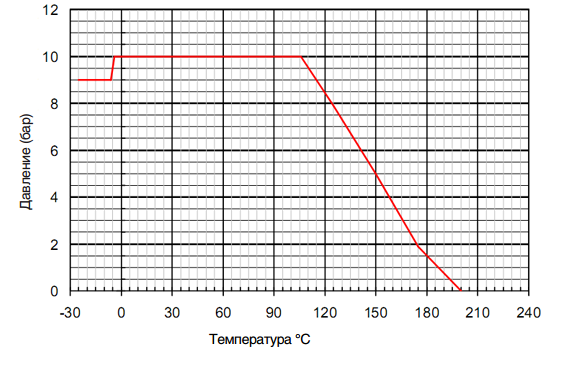

- Макс. рабочее давление 10 бар.
- Рабочая температура –25 °C + 180 °C
- Среда применения: отопление и водоснабжение.
ОписаниеОсновные параметрыДокументация
|
№ |

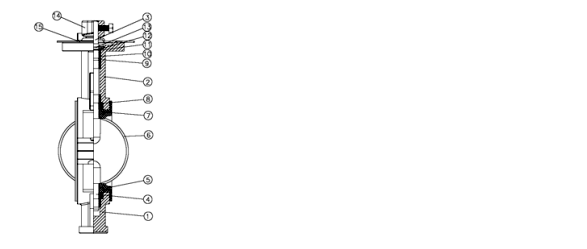

Наименование |
№ Наименование |
Обработка поверхности |
|
1 |
Нижний корпус |
Нерж.сталь AISI 316 |
Дробеструйная обработка |
|
2 |
Верхний корпус |
Нерж.сталь AISI 316 |
Дробеструйная обработка |
|
3 |
Верхний шток |
Нерж.сталь AISI 316 |
|
|
4 |
Нижний шток |
Нерж.сталь AISI 316 |
|
|
5 |
Седло |
PTFE на базе EPDM |
|
|
6 |
Диск |
Нерж.сталь AISI 316 |
Дробеструйная обработка |
|
7 |
Втулка шарнира |
RPTFE |
|
|
8 |
Пружинная шайба |
Нерж.сталь AISI 301 |
|
|
9 |
Уплотнительное кольцо |
Viton |
|
|
10 |
Втулка шарнира |
RPTFE |
|
|
11 |
Шайба |
Нерж.сталь AISI 304 |
|
|
12 |
Стопорное кольцо |
Нерж.сталь AISI 304 |
|
|
13 |
Стопорное кольцо |
Нерж.сталь AISI 304 |
|
|
14 |
Ручка |
Нерж.сталь AISI 304 |
Отполирована |
|
15 |
Тарелка |
Нерж.сталь AISI 304 |
Отполирована |

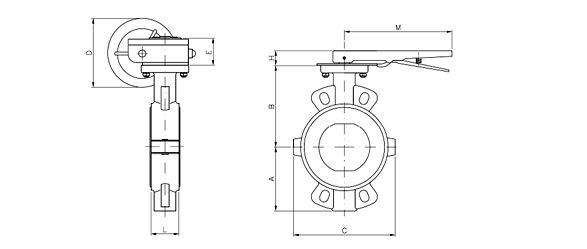

ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
DN |
PN |
L |
A |
B |
C |
D |
E |
H |
M |
Вес (кг) |
|
2104 09 |
2" |
50 |
10 |
43 |
74 |
136 |
117 |
*** |
*** |
32 |
264 |
2.7 |
|
2104 10 |
2 1/2" |
65 |
10 |
46 |
82 |
138 |
126 |
*** |
*** |
32 |
264 |
3.3 |
|
2104 11 |
3" |
80 |
10 |
46 |
90 |
138 |
142 |
*** |
*** |
32 |
264 |
3.6 |
|
2104 12 |
4" |
100 |
10 |
52 |
116 |
158 |
178 |
*** |
*** |
32 |
264 |
5.4 |
|
2104 13 |
5" |
125 |
10 |
56 |
132 |
174 |
202 |
*** |
*** |
32 |
264 |
7.4 |
|
2104 14 |
6" |
150 |
10 |
56 |
145 |
190 |
234 |
200 |
55 |
32 |
*** |
10.5 |
|
2104 16 |
8" |
200 |
10 |
60 |
180 |
229 |
286 |
220 |
71 |
45 |
*** |
18.1 |
|
2104 18 |
10" |
250 |
10 |
68 |
210 |
264 |
338 |
300 |
71 |
45 |
*** |
24.9 |

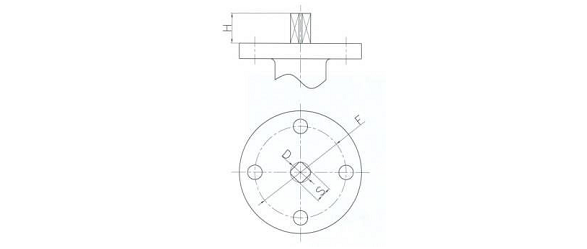

ПАРАМЕТРЫ ПРИСОЕДИНИТЕЛЬНОГО ФЛАНЦА
|
Модель |
F (ISO 5211) |
S (мм) |
D (мм) |
H (мм) |
N.m |
|
2104 09 |
F05 |
11 |
65 |
32 |
20 |
|
2104 10 |
F05 |
11 |
65 |
32 |
25 |
|
2104 11 |
F05 |
11 |
65 |
32 |
30 |
|
2104 12 |
F07 |
14 |
90 |
32 |
60 |
|
2104 13 |
F07 |
14 |
90 |
32 |
100 |
|
2104 14 |
F07 |
14 |
90 |
32 |
180 |
|
2104 16 |
F10 |
17 |
125 |
45 |
300 |
|
2104 18 |
F10 |
22 |
125 |
45 |
400 |
ПОТЕРИ НАПОРА В ЗАВИСИМОСТИ ОТ ПОЛОЖЕНИЯ ДИСКА
|
DN |
90º |
80º |
70º |
60º |
50º |
40º |
30º |
20º |
10º |
|
50 |
125 |
99 |
73 |
53 |
37 |
23 |
14 |
6 |
1 |
|
65 |
244 |
193 |
141 |
93 |
58 |
37 |
21 |
10 |
1 |
|
80 |
399 |
315 |
231 |
133 |
83 |
53 |
30 |
13 |
2 |
|
100 |
727 |
606 |
429 |
237 |
148 |
94 |
54 |
23 |
3 |
|
125 |
1190 |
991 |
670 |
370 |
232 |
147 |
85 |
37 |
4 |
|
150 |
1600 |
1334 |
887 |
490 |
306 |
195 |
112 |
48 |
5 |
|
200 |
2868 |
2458 |
1610 |
935 |
588 |
364 |
208 |
88 |
10 |
|
250 |
4713 |
3927 |
2558 |
1484 |
933 |
578 |
331 |
140 |
16 |
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ
1. Не устанавливайте затвор в полностью закрытом положении
2. Проверьте параллельность фланцев
3. Не используйте дополнительные прокладки между завтором и фланцем
