МОДЕЛЬ 2108

В наличии

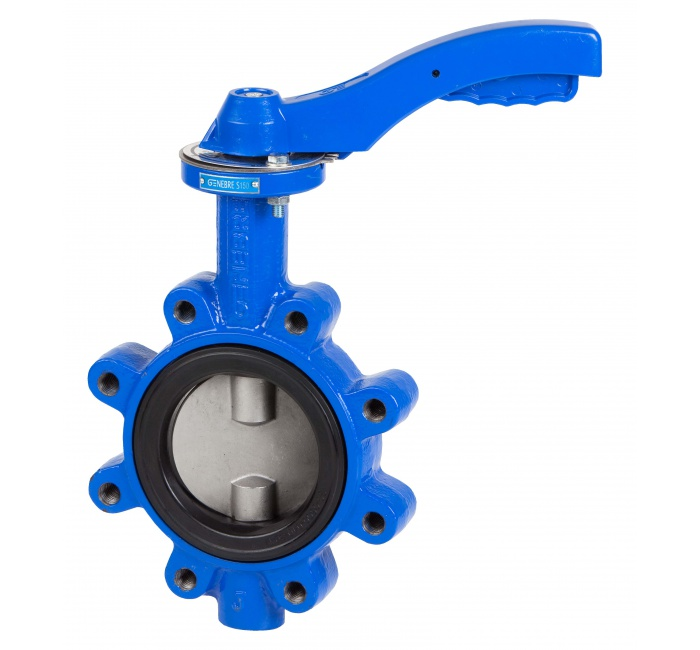

  • Затвор дисковый поворотный, межфлнцевый с резьбовыми проушинами (LUG).

  • Корпус выполнен из чугуна марки GGG-40. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16

  • Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337

  • Поворотный диск из нержавеющей стали AISI 316 (CF8M)

  • Окрашен методом эпоксидного напыления

  • Максимальная рабочая температура -20 °C … + 120 °C

  • Уплотнение седла EPDM

  • Среда применения: отопление и водоснабжение.

ОписаниеОсновные параметрыДокументация

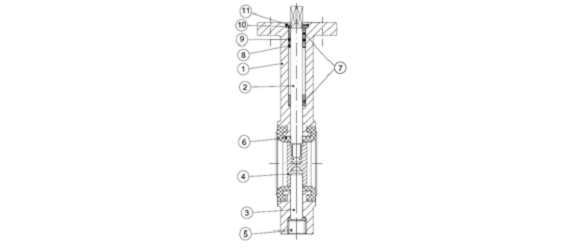

2108pic1

Наименование

Материал

1

Корпус

Чугун марки GGG-40

2

Шток

Нержавеющая сталь AISI 416

3

Шарнир

Нержавеющая сталь AISI 416

4

Диск

Нержавеющая сталь AISI 316

5

Заглушка

Углеродистая сталь

6

Седло

EPDM

7

Втулка

PTFE+графит

8

Втулка

PTFE+графит

9

Уплотнительное кольцо

Нитрил (NBR)

10

Шайба

Бронза

11

Стопорное кольцо

Сталь

ОСНОВНЫЕ ПАРАМЕТРЫ

Модель

Размер

L

A1

A2

D

P

N-M

Вес (кг)

2108 09

2"

43

190

79

90

270

4xM16

4.8

2108 10

2 1/2"

46

190

93

90

270

4xM16

5.5

2108 11

3"

46

195

103

90

270

8xM16

7.0

2108 12

4"

52

215

120

90

270

8xM16

8.1

2108 13

5"

56

240

133

90

270

8xM16

10.9

2108 14

6"

56

240

158

125

300

8xM20

14.0

2108 16

8"

60

280

180

125

300

8xM20

19.4

2108 18

10"

68

325

216

125

300

12xM20

28.5

2108 20

12"

78

351

251

150

****

12xM20

49.6

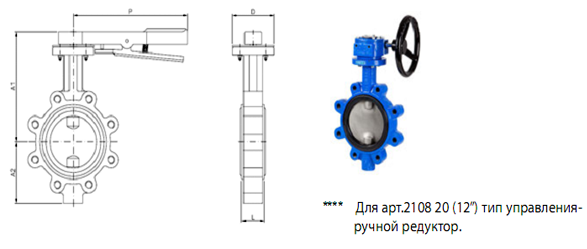

2108pic2

ПАРАМЕТРЫ ПРИСОЕДИНИТЕЛЬНОГО ФЛАНЦА

2108pic3

Модель

DN

F(ISO 5211)

S(мм)

D(мм)

H(мм)

Усилие(Nm)

2108 09

2"

F07

11

14

30

12

2108 10

2 1/2"

F07

11

14

30

20

2108 11

3"

F07

11

14

30

27

2108 12

4"

F07

14

18

30

40

2108 13

5"

F07

14

18

30

60

2108 14

6"

F07-F10

17

22

30

90

2108 16

8"

F07-F10

17

22

30

120

2108 18

10"

F10

22

28

30

180

2108 20

12"

F10-F12

22

28

30

340

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

1.Не устанавливать затвор в полностью закрытом положении;
2.Проверить параллельность фланцев;
3.Не вставлять прокладки между фланцем и корпусом затвора;

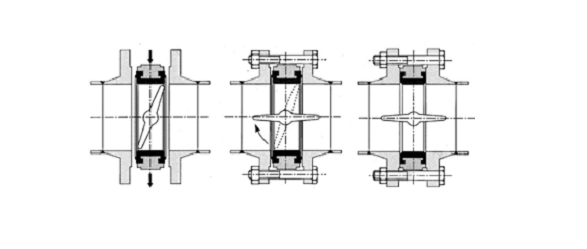

2108pic4

4.Если затвор установлен в конце трубы, то макс. рабочее давление расчитывается так:

2” a / to 6” …. 16 Kg/cm² x 0.4 = 6,4 Kg/cm²
8” a / to 12” …. 10 Kg/cm² x 0.4 = 4,0 Kg/cm²

2108pic5
