МОДЕЛЬ 2109
В наличии

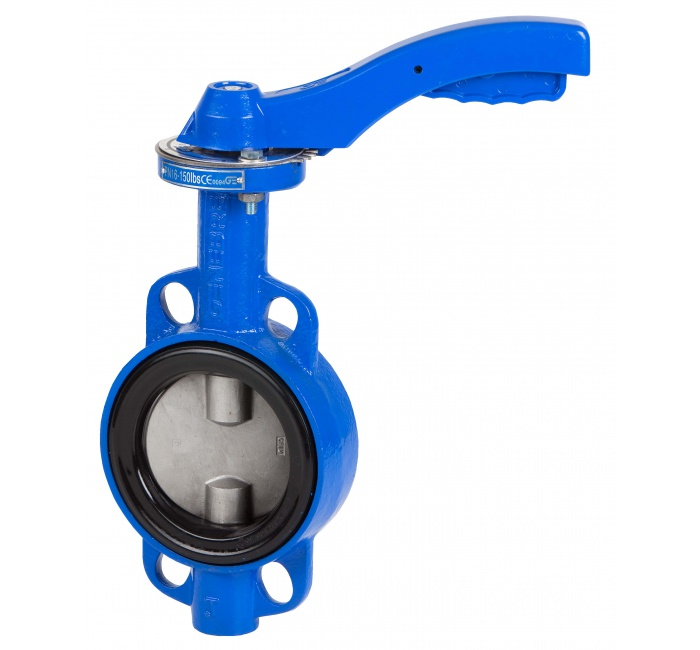

Затвор дисковый поворотный типа «баттерфляй» Genebre 2109 — это разновидность трубопроводной арматуры, который
представляет собой кольцевой корпус с расположенным в нем поворотным диском.
Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Монтаж между фланцами согласно UNE EN 558-1, Эпоксидное порошковое покрытие корпуса
представляет собой кольцевой корпус с расположенным в нем поворотным диском.
Затвор предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Монтаж между фланцами согласно UNE EN 558-1, Эпоксидное порошковое покрытие корпуса
ОписаниеОсновные параметрыДокументация
|
№ |

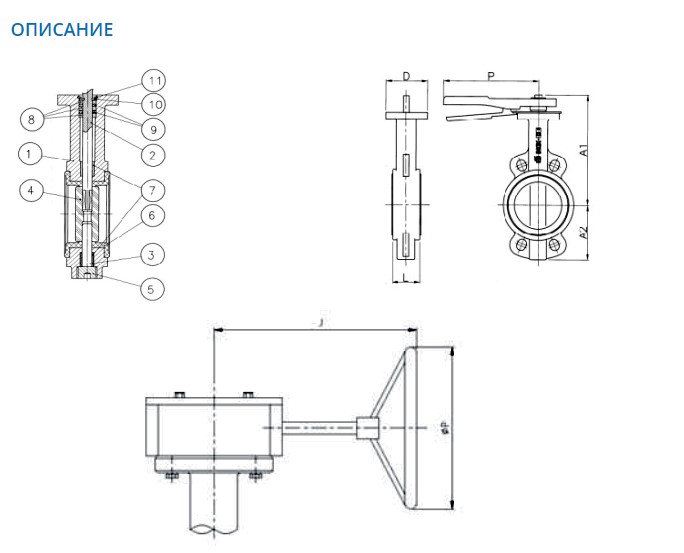

Наименование |
Материал |
|
1 |
Корпус |
Чугун марки GG-20 |
|
2 |
Шток |
Нерж.сталь (1.4005) |
|
3 |
Шарнир |
Нерж.сталь (1.4005) |
|
4 |
Диск |
Нерж.сталь (1.4408) |
|
5 |
Заглушка |
Нерж.сталь (1.4031) |
|
6 |
Седло |
EPDM |
|
7 |
Втулка |
Карбонизированный тефлон |
|
8 |
Уплотнение штока |
Карбонизированный тефлон |
|
9 |
Уплотнительное кольцо |
Нитрил |
|
10 |
Шайба |
Бронза |
|
11 |
Стопорное кольцо |
Сталь |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
DN |
PN |
L |
A1 |
A2 |
J |
P |
Вес (кг) |
|
2109 09 |
2" |
50 |
16 |
43 |
238 |
70 |
*** |
180 |
2,8 |
|
2109 10 |
2 1/2" |
65 |
16 |
46 |
238 |
80 |
*** |
180 |
3,3 |
|
2109 11 |
3" |
80 |
16 |
46 |
238 |
100 |
*** |
180 |
3,8 |
|
2109 12 |
4" |
100 |
16 |
52 |
270 |
115 |
*** |
215 |
6,1 |
|
2109 13 |
5" |
125 |
16 |
56 |
300 |
125 |
*** |
215 |
7,4 |
|
2109 14 |
6" |
150 |
16 |
56 |
300 |
145 |
*** |
215 |
8,9 |
|
2109 16 |
8" |
200 |
16 |
60 |
300 |
150 |
*** |
300 |
14,4 |
|
2109 18 |
10" |
250 |
16 |
68 |
330 |
200 |
*** |
300 |
21,2 |
|
2109 20 |
12" |
300 |
16 |
78 |
360 |
250 |
240 |
290 |
37,5 |
|
2109 22 |
14" |
350 |
10 |
78 |
390 |
260 |
257 |
290 |
56,1 |
|
2109 24 |
16" |
400 |
10 |
102 |
420 |
300 |
257 |
290 |
77,6 |
|
2109 26 |
18" |
450 |
10 |
114 |
445 |
330 |
306 |
400 |
118,5 |
|
2109 28 |
20" |
500 |
10 |
121 |
480 |
370 |
306 |
400 |
151,5 |
|
2109 32 |
24" |
600 |
10 |
152 |
710 |
467 |
342 |
400 |
243 |
*** — Начиная с 12″ затвор комплектуется ручным приводом
РАЗМЕРЫ ФЛАНЦА ДЛЯ УСТАНОВКИ ПРИВОДА
|
Модель |
DN |
F (ISO 5211) |
S (мм) |
D (мм) |
H (мм) |
N.m |
|
2109 09 |
50 |
F05 |
11 |
65 |
30 |
12 |
|
2109 10 |
65 |
F05 |
11 |
65 |
30 |
20 |
|
2109 11 |
80 |
F05 |
11 |
65 |
30 |
27 |
|
2109 12 |
100 |
F07 |
14 |
90 |
30 |
39 |
|
2109 13 |
125 |
F07 |
14 |
90 |
30 |
58 |
|
2109 14 |
150 |
F07 |
14 |
90 |
30 |
90 |
|
2109 16 |
200 |
F17-F10 |
17 |
125 |
30 |
120 |
|
2109 18 |
250 |
F10 |
22 |
125 |
40 |
180 |
|
2109 20 |
300 |
F10-F12 |
22 |
150 |
40 |
340 |
|
2109 22 |
350 |
F12 |
22 |
150 |
45 |
640 |
|
2109 24 |
400 |
F14 |
27 |
175 |
45 |
805 |
|
2109 26 |
450 |
F14 |
27 |
175 |
45 |
1100 |
|
2109 28 |
500 |
F14 |
36 |
175 |
45 |
1500 |
|
2109 32 |
600 |
F16 |
50,65 |
210 |
70 |
2500 |
ПОТЕРИ НАПОРА В ЗАВИСИМОСТИ ОТ ПОЛОЖЕНИЯ ДИСКА
|
DN |
90º |
80º |
70º |
60º |
50º |
40º |
30º |
20º |
10º |
|
50 |
144 |
114 |
84 |
61 |
43 |
27 |
16 |
7 |
1 |
|
65 |
282 |
223 |
163 |
107 |
67 |
43 |
24 |
11 |
1.5 |
|
80 |
461 |
364 |
267 |
154 |
96 |
61 |
35 |
15 |
2 |
|
100 |
841 |
701 |
496 |
274 |
171 |
109 |
62 |
27 |
3 |
|
125 |
1376 |
1146 |
775 |
428 |
268 |
170 |
98 |
43 |
5 |
|
150 |
1850 |
1542 |
1025 |
567 |
354 |
225 |
129 |
56 |
6 |
|
200 |
3316 |
2842 |
1862 |
1081 |
680 |
421 |
241 |
102 |
12 |
|
250 |
5430 |
4525 |
2948 |
1710 |
1076 |
667 |
382 |
162 |
19 |
|
300 |
8077 |
6731 |
4393 |
2563 |
1594 |
1005 |
555 |
235 |
27 |
|
350 |
10538 |
8874 |
5939 |
3384 |
2149 |
1320 |
756 |
299 |
34 |
|
400 |
13966 |
11761 |
7867 |
4483 |
2847 |
1749 |
1001 |
397 |
45 |
|
450 |
17214 |
14496 |
10065 |
5736 |
3643 |
2237 |
1281 |
507 |
58 |
|
500 |
22339 |
18812 |
12535 |
7144 |
4536 |
2786 |
1595 |
632 |
72 |
|
600 |
43116 |
39236 |
26157 |
16528 |
9989 |
5605 |
2587 |
1222 |
150 |

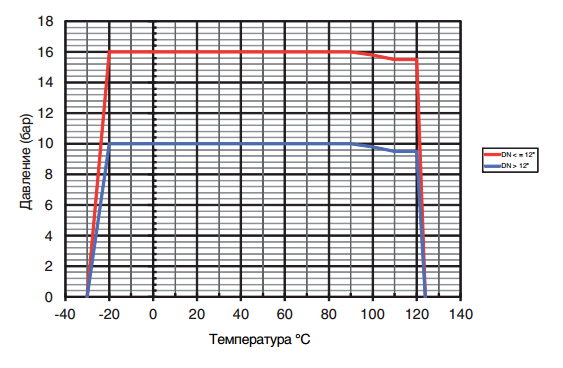

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ
