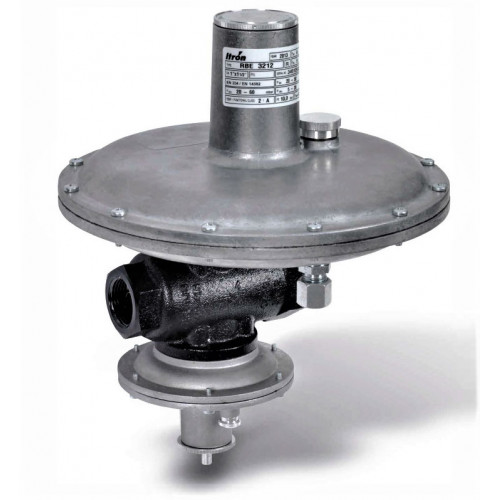

Регуляторы давления газа RB 3200 (ITRON / Actaris Германия)

Нет заданного изображения
Нет заданного изображения
В наличии
для применения на коммунальных и промышленных объектах с непрерывным потреблением газа
Заказать

Назначение:

Серия регуляторов давления газа RB 3200 предназначена для применения на коммунальных и промышленных объектах с непрерывным потреблением газа и широко и быстро изменяющейся амплитудой расхода, таких как: горелки, промышленные печи, котлы и прочее газопотребляющее оборудование, требующее точного и быстрого регулирования давления газа при больших расходах.

Благодаря своим компактным размерам регуляторы данной серии могут устанавливаться в шкафных устройствах.

Ключевые преимущества:

  • Высокая точность регулирования
  • Простота обслуживания
  • Прочная и надежная конструкция, обеспечивающая долговечность эксплуатации
  • Сбалансированная конструкция клапана исключает влияние входного давления и эффект помпажа
  • Экстра-высокая пропускная способность
  • Быстрое реагирование на изменение нагрузки
  • Соответствие Европейскому стандарту EN 334
  • Компактные габариты при высокой пропускной способности
  • Встроенный предохранительный заполный клапан (ПЗК)
  • Встроенный предохранительный сбросной клапан (ПСК)
  • Встроенный фильтр

Конструкция:

Регуляторы серии RB 3200 относятся к классу регуляторов прямого действия (рычажного типа) со встроенным предохранительным клапаном (ПСК) и дополнительным предохранительным запорным устройством (ПЗК).

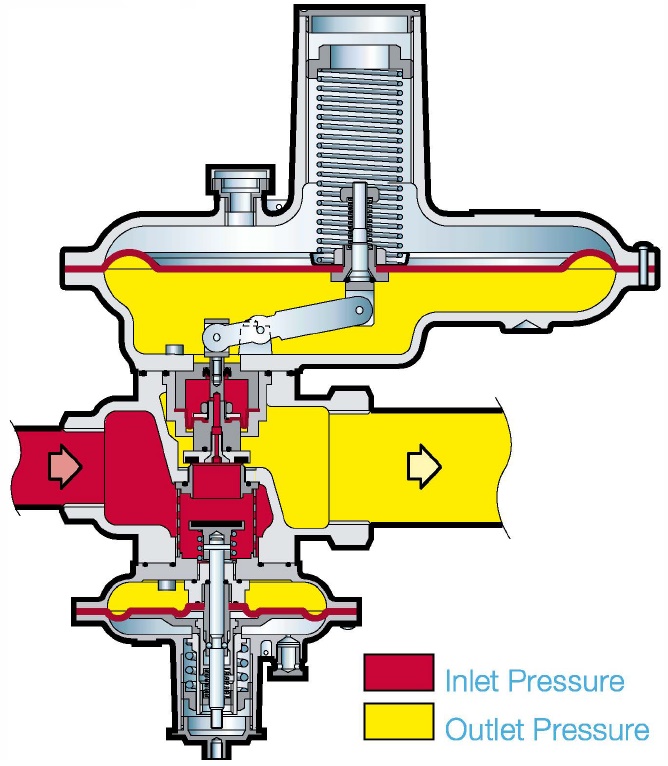

Конструкция регулятора RB 3200

В регуляторах давления данного типа в качестве управляющего импульса выступает контролируемое давление на выходе, которое подается под эластичную мембрану исполнительного механизма через внешнюю импульсную линию (external impulse) тип RBE.

Задатчиком выходного давления является пружина, необходимое усилие которой подбирается при проектировании узла редуцирования и дополнительно регулируется затяжкой регулирующей гайки.

Исполнительный механизм представляет собой конструкцию, состоящую из частей корпуса регулятора с мембраной (эластичным затвором), в качестве разделителя сред, и регулирующим органом (клапаном дросселя).

Сбалансированный клапан обеспечивает постоянное выходное давление при изменении давления на входе, что позволяет использовать данную модель в тех случаях, когда давление на входе может изменяться в широком диапазоне. Регулятор оснащен встроенным фильтром (степень фильтрации 0,5 мм). Предохранительный запорный клапан (ПЗК) (SSV) перекрывает поток газа, когда выходное давление превышает заданное давление (OPSO) или когда оно падает ниже заданного значения (UPSO). Клапан остается закрытым до тех пор, пока клапан не будет переведен в рабочее состояние вручную. Предохранительный сбросной клапан (ПСК) (SRV) позволяет избежать срабатывания предохранительного запорного клапана (ПЗК) в случае теплового расширения, переходных скачков давления. Настроечное значение срабатывания клапана ПСК устанавливается на заводе-изготовителе.

Основные технические характеристики регуляторов давления газа серии RB 3200:

Технические характеристики

Наименование параметра

Значение параметра

Максимальное входное давление

10 bar

Выходное давление

7 mbar - 550 mbar

Класс точности & давление блокировки

Up to АС5 / up to SG10

Диапазон рабочих температур

-20 ОС …. +60 ОС

Температура окружающ. среды

-З0 ОС …. +60 ОС (body material)

Допустимые газы:

Природный газ, городской газ, пропан, бутан воздух, азот или любой другой неагрессивный газ

Предохранительные устройства:

ПСК – предохранительный сбросной клапан

ПЗК – запорный клапан избыточного давления (OPSO)

ПЗК – запорный клапан пониженного давления (UPSO)

Импульсные линии

Внешние импульсные линии

Монтаж

Горизонтально или вертикально

Размеры и Тип присоединения

Наименование параметра

Значение параметра

Размер корпуса

1" Х 1 ½"

Тип присоединения

Внутренняя резьба по стандарту ISO 228/1 или ISO 7/1

Материалы

Корпус регулятора

Углеродистая сталь EN 1563 grade EN-GJS-400-15

Корпус исполнительного механизма

Литой под давлением алюминий

Внутренние детали клапана

Нержавеющая сталь и латунь

Уплотнения

Нитриловая резина

Мембраны

Синтетический каучук с тканевым армированием

Габаритные Размеры и Вес

RB 3212 вариант исполнения без ПЗК – вес 4,5 кг.

RB 3212 вариант исполнения с ПЗК – вес 4,9 кг.

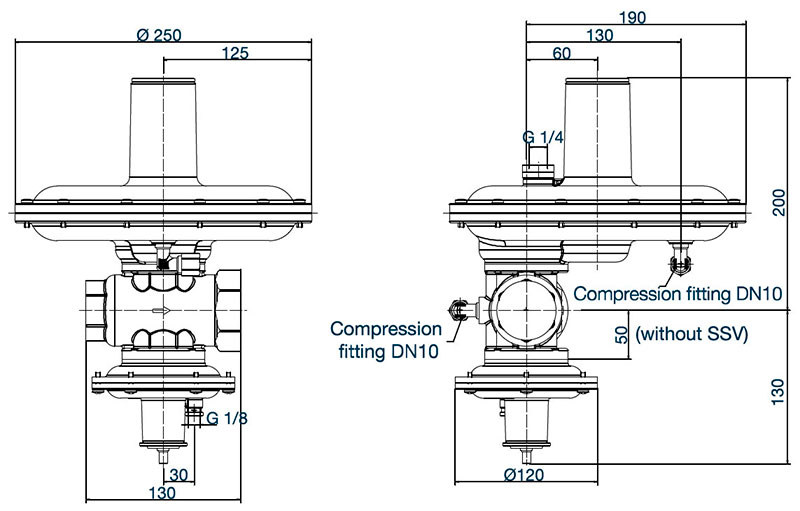

RB 3212





RB 3222 вариант исполнения без ПЗК – вес 6,0 кг.

RB 3222 вариант исполнения с ПЗК – вес 6,4 кг.

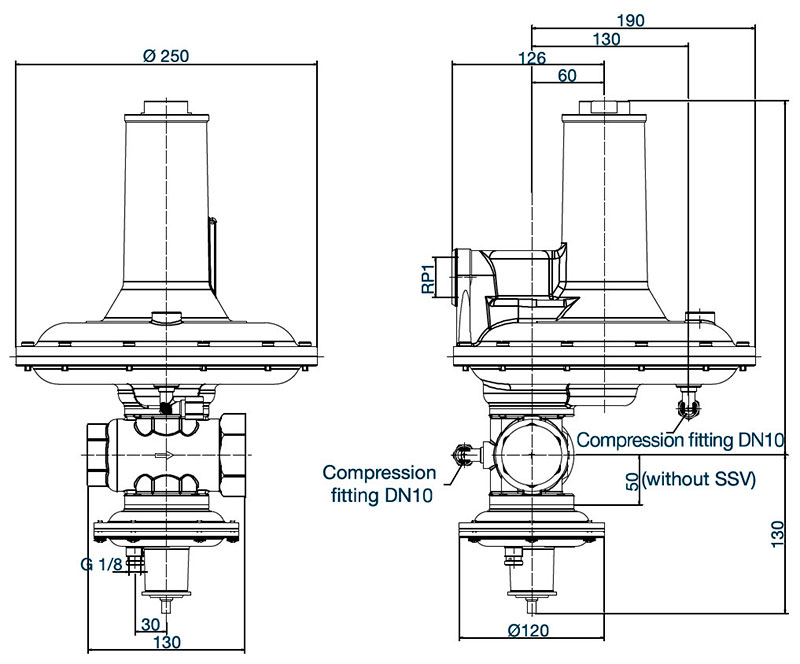

RB 3222

Обозначение Типа

RB

E

3

2

X

X

Параметры


1



LP - низкое давление на выходе (от 7 до 160 mbar)


2



MP - среднее давление на выходе (от 100 до 550 mbar)


0

Предохранительный Сбросной Клапан ПСК


1

ПСК + ПЗК на превышение давления Pdso


2

ПСК + ПЗК на превышен. давления Pdso и занижение Pdsu
