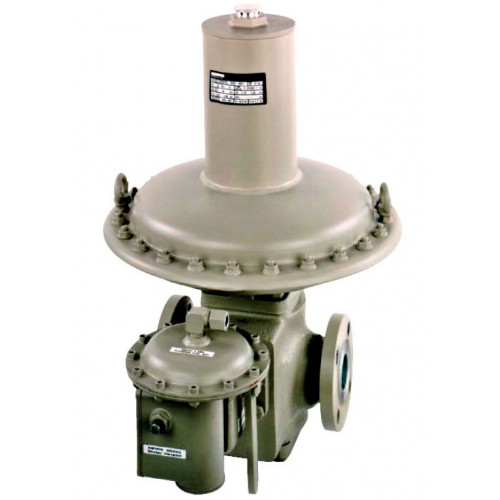

Регуляторы давления газа RB 4000 (ITRON / Actaris Германия)

Назначение регуляторов давления RB 4000

Регулятор давления RB 4000 предназначен для промышленного использования: газоснабжающих сетей, районных газораспределительных станций, промышленных предприятий, тепловых станций и всех агрегатов, где требуется точное регулирование давления, простота настройки и быстрая реакция на изменения давления на входе или изменения расхода газа для потребления.

Ключевые преимущества:

• Высокая точность регулирования потока
• Простота обслуживания
• Прочная и надежная конструкция, обеспечивающая долговечность эксплуатации
• Сбалансированная конструкция клапана исключает влияние входного давления и эффект помпажа
• Низкий уровень шума при работе
• Быстрое реагирование на изменение нагрузки
• Соответствие Европейскому стандарту EN 334
• Одобрено крупнейшими Европейскими газораспределительными компаниями

Конструкция:

Регулятор RB4000 представляет собой пружинный регулятор прямого действия с дополнительным встроенным предохранительным запорным устройством (ПЗК).

В регуляторах давления данного типа в качестве управляющего импульса выступает контролируемое давление на выходе, которое подается под эластичную мембрану исполнительного механизма через внешнюю импульсную линию (external impulse) (тип RBE).

Задатчиком выходного давления является пружина, необходимое усилие которой подбирается при проектировании узла редуцирования и дополнительно регулируется затяжкой регулирующей гайки.

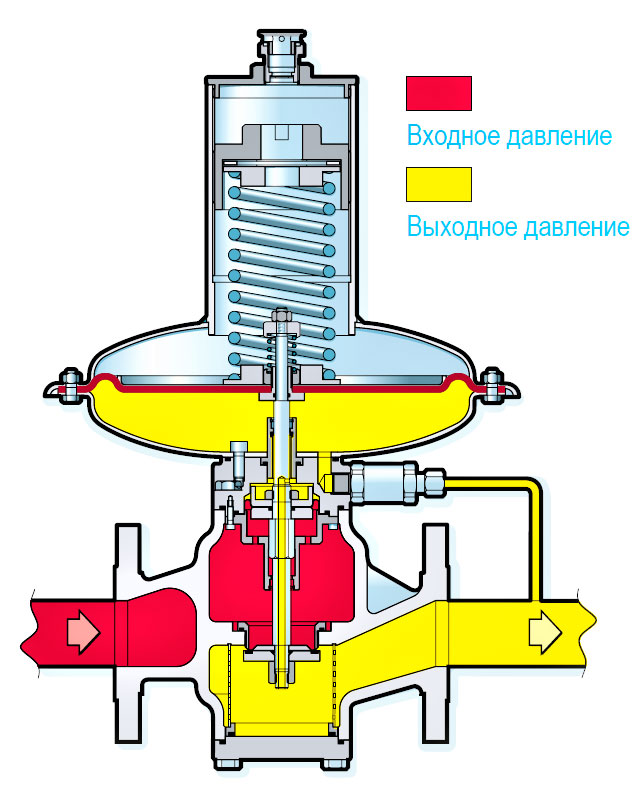

Исполнительный механизм представляет собой конструкцию, состоящую из частей корпуса регулятора с мембраной (эластичным затвором), в качестве разделителя сред, и регулирующим органом (клапаном дросселя).

Сбалансированная конструкция клапана регулятора обеспечивает постоянное выходное давление при изменении давления на входе.

Встроенный демпфер пульсаций обеспечивает стабильное регулирование давления даже при очень низких скоростях потока.

Встроенный предохранительный запорный клапан (ПЗК) обеспечивает защиту от избыточного давления (OPSO) или заниженного давления (UPSO) на выходе. Внутренняя байпасная система регулятора обеспечивает управление предохранительным запорным клапаном.

Регуляторы серии RB4000 оснащаются предохранительным запорным клапаном (ПЗК) модели SSV 8600 или модели SSV 8500 для защиты от избыточного давления (OPSO) или для комбинированной защиты от пониженного и избыточного давления (UPSO/OPSO).

Установочные величины давления срабатывания ПЗК можно легко регулировать независимо от уставки регулятора.

Основные технические характеристики регуляторов давления газа серии RB 4000:

Технические характеристики

Размеры & Тип присоединения

Материалы

Габаритные Размеры и Вес

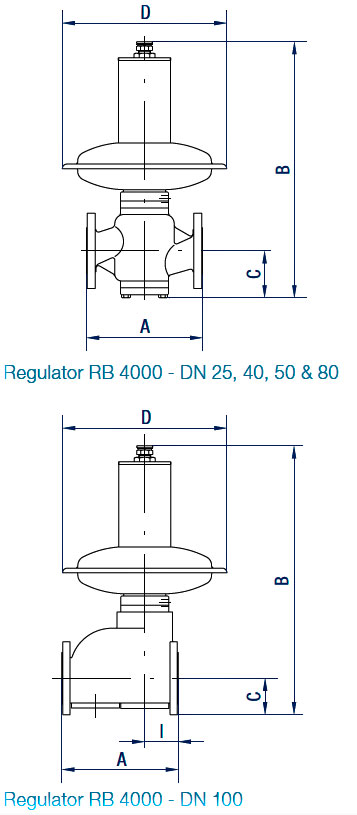

Регулятор RB 4000 без ПЗК

DN	Actuator	A (мм)	B (мм)	C (мм)	D (мм)	I (мм)	Вес кг
25	360	184	440	70	360	-	20
25	220	184	385	70	220	-	13*
40	480	222	555	90	480	-	39
40	360	222	530	90	360	-	27*
50	480	254	565	100	480	-	41
50	360	254	540	100	360	-	29*
50Х80	480	267	565	100	480	-	42
50Х80	360	267	540	100	360	-	30*
80	600	289	710	130	600	-	70
80	480	298	655	130	480	-	56
80	360	298	625	130	360	-	49
100	600	352	730	110	600	101	95
100	480	352	674	110	480	101	81
100	360	352	652	110	360	101	74

* Дополнительно 4 кг. для TR- версии

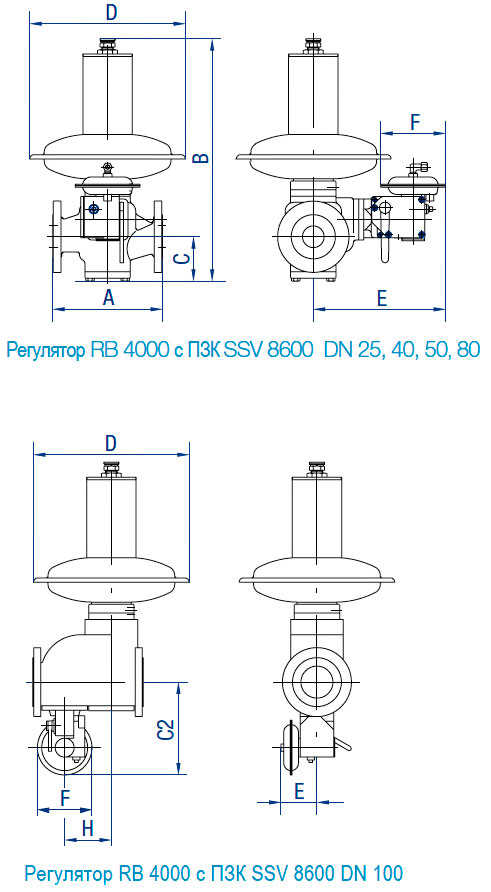

Регулятор RB 4000 с ПЗК SSV 8600

DN	E (мм)	F (мм)	E (мм)	F (мм)	H (мм)	C2 (мм)	Дополнительн. Вес
	Actuator 150		Actuator 90				кг
25	290	150	260	90	-	-	4
40	298	150	268	90	-	-	5
50	306	150	276	90	-	-	7
50Х80	306	150	276	90	-	-	7
80	362	150	332	90	-	-	9
100	135	150	135	90	149	294	10

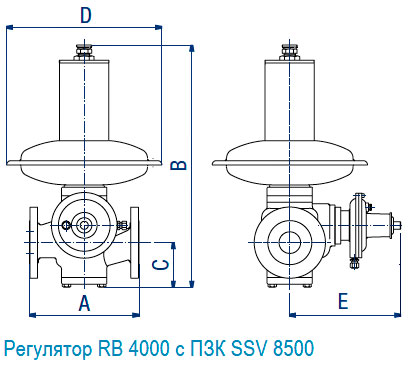

Регулятор RB 4000 с ПЗК SSV 8500

DN	E (мм)	Дополнительн. Вес кг
25	183	2
40	260	3
50	268	5
80	318	7

Обозначение Типа

За консультациями по подбору оборудования и для размещения заказов просим обращаться к специалистам нашей компании. Они с радостью вам помогут.
