Наряду с продукцией отечественных производителей на рынке газового оборудования присутствует продукция иностранного производства, отличающаяся более высокими динамическими характеристиками по скорости срабатывания, более широким диапазоном настроек и в несколько раз превосходящем сроком службы. При этом важно отметить, что цена импортных изделий, как правило, не превышает цен отечественного производителя, а зачастую бывает даже и ниже.
Одним из первых промышленных предприятий, начавших разработку и массовое производство таких приборов, является основанное 1903 году как семейная фирма, предприятие Schlumberger Rombach, выпускающее свою продукцию в настоящее время под брендом Actaris / ITRON.
ООО СтримГаз, являясь официальным партнером ITRON GmbH на территории России, предлагает проектным и монтажным организациям, а также физическим лицам полный спектр регуляторов давления газа, выпускаемых на головном предприятии в г. Карлсруэ (Германия). Все без исключения предлагаемые нами модели прошли процедуру сертификации в России и отвечают самым высоким требованиям к качеству.

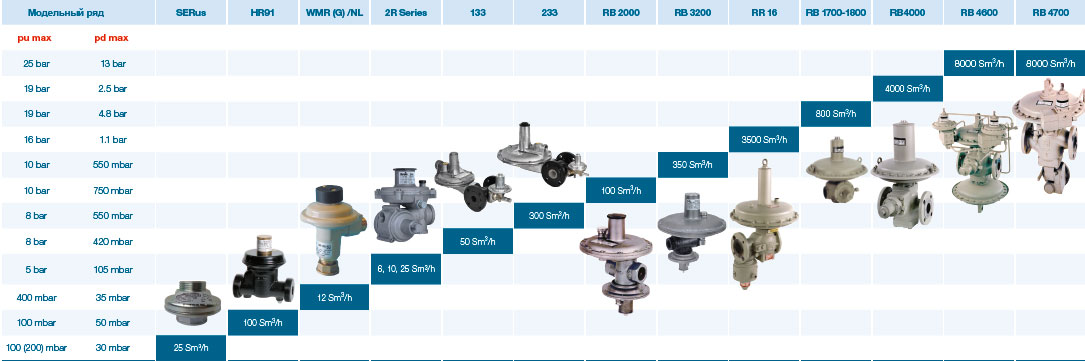

Поскольку перечень оборудования весьма обширен, для экспресс-подбора модели и типоразмера прибора исходя из реальных условий, в которых он будет работать, предлагаем вашему вниманию обзорную диаграмму всех типов приборов этого класса производства ITRON / Actaric.
Перед детальным рассмотрением содержания данного раздела предлагаем вам ознакомиться с применяемыми в описании импортных моделей основными терминами и принципом работы регуляторов прямого действия с пружинной нагрузкой и регуляторов, управляемых пилотом:
Применяемые термины и сокращения
|
Применяемые термины |
Значение термина (Англ.) |
Значение термина (Русск.) |
|
Pu (старые индексы: Pe, Pa) |
inlet pressure |
входное давление |
|
Pd |
outlet pressure |
давление на выходе |
|
∆P min |
minimum operating differentiail pressure |
минимальный рабочий перепад давления |
|
Pm |
motorization pressure (see pilot-operated regulators) |
управляющее давление монитора (применимо к регуляторам с пилотным управлением) |
|
Pup |
pilot feeding pressure (see pilot-operated regulators) |
входное давление на пилоте (применимо к регуляторам с пилотным управлением) |
|
Pds |
set point |
установочное значение выходного давления |
|
Pdso |
set point over pressure |
установочное значение срабатывания клапана на избыточное давление |
|
Pdsu |
set point under pressure |
установочное значение срабатывания клапана на недостаточное давление |
|
Wds |
specific set range |
диапазон регулировки выходного давления |
|
Wdso |
set range over pressure |
диапазон регулировки срабатывания клапана на избыточное давление |
|
Wdsu |
set range under pressure |
диапазон регулировки срабатывания клапана на недостаточное давление |
|
PS |
allowable pressure (see pressure resistance) |
допустимое давление (давление испытаний на заводе) |
|
Pu max |
maximum inlet pressure |
максимальное входное давление |
В качестве самой примитивной системы можно представить обычный вентиль. Уменьшая или увеличивая проходное сечение трубопровода, можно добиться необходимого давления за этим регулирующим элементом. Однако, такая система будет статичной и не будет обеспечивать постоянства давления газа перед горелкой при увеличении или уменьшении расхода газа для управления мощностью факела. Именно поэтому и были сконструированы модели прямого действия с пружинной нагрузкой и приборі, управляемые пилотом (пневмозадачиком).
Принцип работы регуляторов прямого действия с пружинной нагрузкой
Регулятор давления газа прямого действия с пружинной нагрузкой представляет собой совокупность следующих компонентов:
— датчик, который осуществляет непрерывный мониторинг текущего значения регулируемой величины и подает сигнал к регулирующему устройству;
— задатчик, который вырабатывает сигнал заданного значения требуемого выходного давления и передает его на регулирующее устройство;
— регулирующее устройство, которое осуществляет алгебраическое суммирование текущего и заданного значений регулируемой величины, и подает командный сигнал к исполнительному механизму.
— исполнительный механизм, который преобразует командный сигнал в регулирующее воздействие и перемещает дросселирующий клапан за счет энергии рабочей среды.
На практике в моделях данного типа в качестве датчика выступает контролируемое давление или так называемый «импульс», задатчиком является пружина, а регулирующим устройством выступает мембрана или эластичный затвор. Исполнительный механизм представляет собой части корпуса регулятора с мембраной (эластичным затвором) в качестве разделителя сред и регулирующий орган (клапан дросселя).

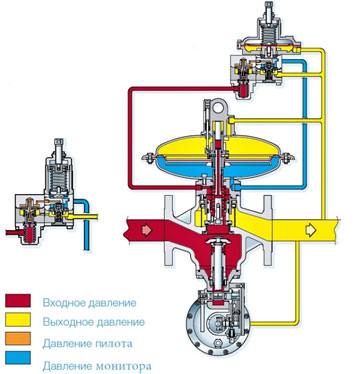

Принцип работы регуляторов, управляемых пилотом (пневмозадатчиком)
Регуляторы давления газа, относящиеся к этой группе, обычно применяются на крупных промышленных объектах, где требуется управление значительно большими газовыми потоками и применяются более жесткие требования к точности регулирования.
Схематично модели этой группы состоят из тех же компонентов: датчик, задатчик, регулирующие устройство и исполнительный механизм, однако, для обеспечения устойчивой работы, рабочего диапазона основной пружины задатчика становится недостаточно и функцию пружины в этих изделиях замещает управляющее давление монитора, которое подается в камеру исполнительного механизма от пневмозадатчика, иначе называемого пилот.
Пилот представляет собой миниатюрный регулятор газа с пружинной нагрузкой, питающийся от линии газопровода со стороны высокого давления.
В связи с тем, что механизм предназначен для поддержания постоянного давления в заданной точке газовой сети, при подборе типа всегда необходимо рассматривать систему автоматического регулирования в целом — «регулятор и объект регулирования (газовая сеть)».
Правильный подбор оборудования должен обеспечить устойчивость системы «регулятор — газовая сеть», то есть, способность ее возвращаться к первоначальному состоянию после прекращения возмущения.
За более подробными консультациями для выбора приборов просим вас обращаться к сотрудникам нашей компании, которые с радостью вам помогут.
Под каждую модель мы создали карточку товара, где вы найдете техническую документацию, а также:
- Проспект
- Сертификат соответствия
- Пазрешение Ростехнадзора
- Паспорт-Руководство по эксплуатации.
В карточке вы найдете фото изделия, характеристики и отличительные особенности. Информация прилагается к каждой модели, что удобно при подборе изделий. Дополнительные данные по интересующему оборудованию готов предоставить наш консультант – обратиться к нему вы можете по телефонам, размещенным на сайте. Чтобы купить регуляторы давления природного газа вам достаточно отправить заявку с сайта. Имеем достаточное количество сертифицированных изделий на нашем складе и оперативно обработаем вашу заявку. Наша компания работает со всеми регионами РФ и обслуживает клиентов, как оптовых, так и розничных. Отличительно особенностью нашего предложения является собственный высокотехнологичный Сервисный центр, где может быть выполнены поверки оборудования, плановое обслуживание и ремонт. Это значительно упрощает процесс эксплуатации для клиента и укрепляет доверие между поставщиком и заказчиком. При заказе оборудования, вам будет дана гарантия на изделие и предоставлено сервисное обслуживание. Созданы все возможности для профессионального подбора сертифицированного оборудования. Мы надеемся, что наши клиенты, которые ищут поставщика, чтобы купить оборудование по хорошей цене, обратятся именно к нам! Это, действительно, хороший и выгодный вариант.
